| Pointage de l'exactitude: | 0,1° | Résolution distance: | 30m, 75m |
|---|---|---|---|
| temps d'accumulation: | 0.5s/1s/2s/4s/8s facultatif | Distance: | 4/8km |
| Gamme verticale: | -10°~190° | Niveau de sécurité laser: | 2014) classes du CEI 60825-1 (1M Eye Safety |
| Nom: | 30m 3d balayant la location des Molas 3d de radar à laser de vitesse du vent de Doppler | Mot-clé: | Radar à laser de location de vent de Doppler |
| Surligner: | radar à laser de vitesse du vent de 30m,radar à laser de vitesse du vent des molas 3d,location de vent de radar à laser de Doppler |
||

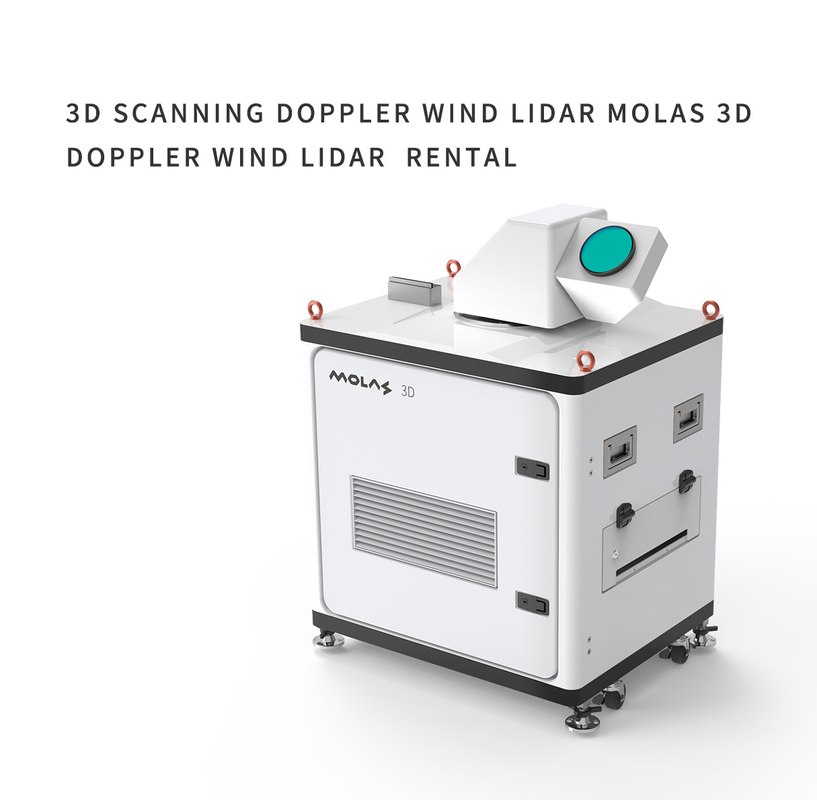

3D balayant le radar à laser de vent des Molas 3D Doppler de radar à laser de vent de Doppler de location
| Lancement de produit
Le radar à laser de vent de Doppler est un système de non contact de radar à laser de télémétrie basé sur le principe de la mesure logique de vitesse Doppler. Son principe de travail est montré sur le schéma 1. Le signal lumineux d'impulsion produit par le laser de fibre est transmis à l'air à mesurer par une antenne optique (télescope et scanner), et agit l'un sur l'autre avec les particules d'aérosol là pour produire d'un signal rétrodiffusé contenant leur information de vitesse. Selon le principe de Doppler, le déplacement Doppler-Fizeau FD du signal d'écho est proportionnel à la vitesse des particules d'aérosol (c.-à-d., vitesse du vent). Par conséquent, le signal rétrodiffusé reçu par l'antenne optique peut être traité pour obtenir l'information de vitesse du vent de la zone cible à mesurer en battant la lumière d'oscillateur local produite par le laser interne de fibre dans le module logique de détection et la démodulation numérique.
| Scénarios d'application
L'information 3D en temps réel sur la dispersion de plume pour dépister des sources d'émission
Contrôle de linéarisation de dégagement de poussière pour l'industrie minière
| Paramètres de produit
| Paramètres de base | |
| Distance de détection de champ de vision | 8km (correspondant à la résolution de distance de 75m) 4km (correspondant à la résolution de distance de 30m) |
| Résolution de distance | 30m/45m/60m/75m facultatifs |
| Temps d'accumulation | 0.5s/1s/2s/4s/8s facultatif |
| Gamme radiale de mesure de vitesse du vent | -75~+75 m/s |
| Exactitude radiale de mesure de vitesse du vent | 0.1m/s |
| Nombre de couches de distance | jusqu'à 300 |
| Gamme horizontale de balayage | 360° × n |
| Gamme verticale de balayage | -10°~190° |
| Paramètres environnementaux | |
| Température de fonctionnement et humidité | -25~+50℃ (extensible à -40~+60℃), Rhésus de 5%~100% |
| Classe de protection d'IP | Logement IP54, module IP66 de noyau |
| Catégorie d'anticorrosion | C4 |
| Vitesse du vent de survie | 70m/s (fixe par le pied ou par le câble métallique) |
| Altitude fonctionnante | ≤3500m |
| Caractéristiques du produit
gamme étendue : distance typique de détection de 4/8km
Haute précision : Pointage de l'exactitude 0.1°, exactitude visuelle 0.1m/s de vitesse du vent de direction
Méthodes de balayage riches : Méthode de balayage arbitraire programmable de PPI/RHI/DBS/LOS/
| Image de produit
