Distance de détection de champ de vision: | 10km (cas typique) | Résolution de distance: | 30m/45m/60m/75m facultatifs |
---|---|---|---|
temps d'accumulation: | 0.5s/1s/2s/4s/8s facultatif | Gamme radiale de mesure de vitesse du vent: | -75~+75 m/s |
Exactitude radiale de mesure de vitesse du vent: | 0.1m/s | ||
Surligner: | Radar à laser logique de vent de Doppler de détection,le CEI 60825 1,radar à laser de radar à laser de vent de Doppler de la classe 1M Eye Safety Wind |

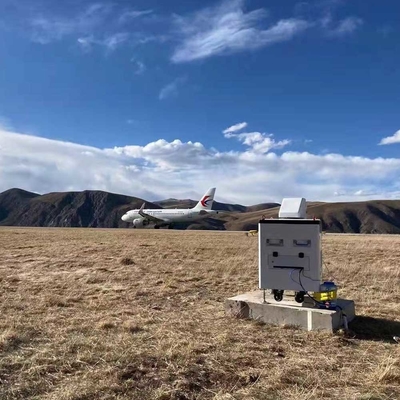

Radars à laser de la classe 1M Eye Safety Wind du CEI 60825-1 de classe de sécurité des lasers 2014) (
1, lancement de produit
Il peut connaître du principe de Doppler que le déplacement Doppler-Fizeau FD du signal d'écho est proportionnel à la vitesse mobile des particules d'aérosol (c'est-à-dire, la vitesse du vent), ainsi du signal rétrodiffusé reçu par les passages optiques d'antenne par l'oscillateur local produit par le laser de fibre à l'intérieur du système. La fréquence battue légère dans le module logique de détection et la démodulation numérique peut être traitée pour obtenir l'information de vitesse du vent de la zone cible à mesurer.
2, paramètres d'optimisation du traitement
Paramètres de base | |
Distance de détection de champ de vision | 10km (cas typique) |
Résolution de distance | 30m/45m/60m/75m facultatifs |
Temps d'accumulation | 0.5s/1s/2s/4s/8s facultatif |
Gamme radiale de mesure de vitesse du vent | -75~+75 m/s |
Exactitude radiale de mesure de vitesse du vent | 0.1m/s |
Nombre de couches de distance | jusqu'à 300 |
Gamme horizontale de balayage | 360° × n |
Gamme verticale de balayage | -10°~190° |
Pointage de l'exactitude | 0.1° |
Méthode de balayage | Balayage de PPI, de RHI, de DBS, de visibilité directe et de programme |
Forme de sortie en temps réel de données | Profibus DP/Modbus TCP/CAN facultatif |
Télécommunication | Accès distant 1000BASE-TX ou 4G |
Paramètres environnementaux | |
Température de fonctionnement et humidité | -25~+50℃ (extensible à -40~+60℃), Rhésus de 5%~100% |
Classe de protection d'IP | Logement IP54, module IP66 de noyau |
Catégorie d'anticorrosion | C4 |
Vitesse du vent de survie | 70m/s (fixe par le pied ou par le câble métallique) |
Altitude fonctionnante | ≤3500m |
D'autres paramètres | |
Puissance courante | ≤1kW |
Actionné par | 110VAC±20% ou 220VAC±20%, 50Hz±10% |
Taille | 800mm*650mm*11 30mm |
Poids | ≤150kg |
Accessibilité | |
Fonctionnalité de GNSS | Appui GPS/Beidou |
Service de temps | Synchronisation de NTP ou synchronisation de GPS/Beidou |
3, schéma de principe de 3D balayant le radar à laser de vent de Doppler
