Distance de détection de champ de vision: | 10km (cas typique) | Résolution de distance: | 30m/45m/60m/75m facultatifs |
---|---|---|---|
Nombre de couches de distance: | jusqu'à 300 | Gamme horizontale de balayage: | 360° × n |
Méthode de balayage: | Balayage de PPI, de RHI, de DBS, de visibilité directe et de programme | Forme de sortie en temps réel de données: | Profibus DP/Modbus TCP/CAN facultatif |
Classe de protection d'IP: | Logement IP54, module IP66 de noyau | Catégorie d'anticorrosion: | C4 |
Surligner: | Radar à laser de vent de la classe C4 Doppler de corrosion,Vent Lidars des Molas 3D Doppler,Distance de détection des Molas 3D 10km |

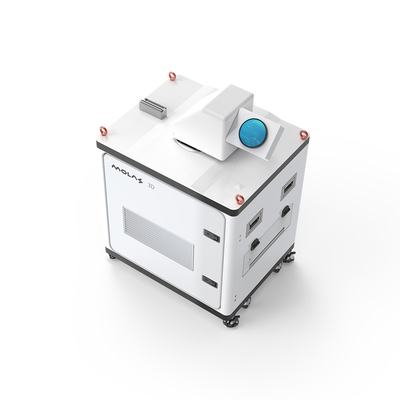

Molas 3D, distance 10km, classe C4 de détection de champ de vision de corrosion
1, avantages de produit
①L'information riche de mesure : mesure de raffinage par champ du vent 3D, jusqu'à 300 couches faites sur commande de distance
②Gamme étendue : distance typique de détection de 10km
③Haute précision : pointage de l'exactitude 0.1°, exactitude visuelle 0.1m/s de vitesse du vent de direction
2, principe de travail
Le radar à laser de balayage de vent des Molas 3D est un système de radar à laser basé sur les principes ci-dessus, et en plus équipé d'un scanner qui peut librement ajuster la direction de poutre, qui peut exécuter une méthode de balayage spécifique pour une gamme spécifique de cubage, et peut fournir des informations à haute précision tous temps, totales, en temps réel de gisement de vent peut être employé pour l'observation météorologique urbaine, l'évaluation de ressource d'énergie éolienne, la détection précoce de cisaillement du vent local, la turbulence à haute altitude, la recherche aérodynamique de soufflerie, l'évaluation complexe de ressource d'énergie éolienne de terrain et de vent de reflux et d'autres scénarios d'application.
3, paramètres d'optimisation du traitement
Paramètres de base | |
Distance de détection de champ de vision | 10km (cas typique) |
Résolution de distance | 30m/45m/60m/75m facultatifs |
Temps d'accumulation | 0.5s/1s/2s/4s/8s facultatif |
Gamme radiale de mesure de vitesse du vent | -75~+75 m/s |
Exactitude radiale de mesure de vitesse du vent | 0.1m/s |
Nombre de couches de distance | jusqu'à 300 |
Gamme horizontale de balayage | 360° × n |
Gamme verticale de balayage | -10°~190° |
Pointage de l'exactitude | 0.1° |
Méthode de balayage | Balayage de PPI, de RHI, de DBS, de visibilité directe et de programme |
Forme de sortie en temps réel de données | Profibus DP/Modbus TCP/CAN facultatif |
Télécommunication | Accès distant 1000BASE-TX ou 4G |
Paramètres environnementaux | |
Température de fonctionnement et humidité | -25~+50℃ (extensible à -40~+60℃), Rhésus de 5%~100% |
Classe de protection d'IP | Logement IP54, module IP66 de noyau |
Catégorie d'anticorrosion | C4 |
Vitesse du vent de survie | 70m/s (fixe par le pied ou par le câble métallique) |
Altitude fonctionnante | ≤3500m |
D'autres paramètres | |
Puissance courante | ≤1kW |
Actionné par | 110VAC±20% ou 220VAC±20%, 50Hz±10% |
Taille | 800mm*650mm*1130mm |
Poids | ≤150kg |
Accessibilité | |
Fonctionnalité de GNSS | Appui GPS/Beidou |
Service de temps | Synchronisation de NTP ou synchronisation de GPS/Beidou |
4, influence du cisaillement du vent (microburst) sur des avions
