Unité de données de poids inférieure à 36 kg Instrument de correction du décalage Yaw avec 10 couches de mesure assurant le processus d'alignement

Description du produit :

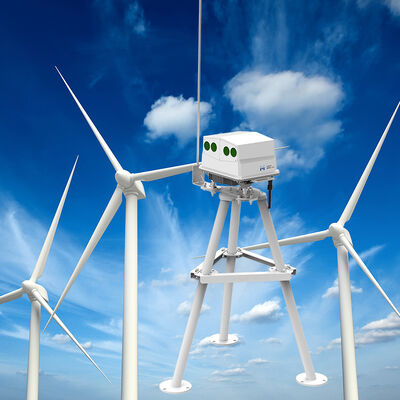

La série Molas NL représente un système lidar éolien à nacelle avancé, développé indépendamment par notre société pour répondre aux demandes des applications intelligentes d'énergie éolienne. Ce dispositif de télédétection laser est installé au sommet de la nacelle de l'éolienne et utilise un cadre de détection cohérent fondé sur le principe du décalage de fréquence laser Doppler. En émettant des impulsions laser et en interprétant les signaux rétrodiffusés par les aérosols atmosphériques, il fournit des mesures vectorielles très précises du champ de vent à différentes distances en avant du plan du rotor, selon le modèle : 50 m à 200 m (NL200), 400 m (NL400), 500 m (NL500) ou 70 m à 750 m (NL750).

Le système est capable de prendre en charge jusqu'à 10 couches de mesure simultanées avec une fréquence de rafraîchissement des données de 4 Hz. Il offre une précision de la vitesse du vent de 0,1 m/s ainsi qu'une précision de la direction du vent à ±0,5°, permettant une surveillance précise des changements dynamiques du vent. Quatre options de configuration de faisceau sont disponibles : tous les modèles maintiennent un angle horizontal de 30°, tandis que les angles verticaux varient de 25° ou 10° pour le NL200 et de 10° pour les modèles NL400, NL500 et NL750. Cette conception garantit une couverture spatiale optimale adaptée aux diverses spécifications des turbines et conditions du site.

L'intégration avec le système de contrôle principal de la turbine est transparente, facilitée par plusieurs protocoles de communication industriels tels que Profibus DP, Modbus TCP, Modbus RTU et CANOPEN. Cette connectivité prend en charge des stratégies avancées de contrôle anticipé en fournissant des données de prévisualisation du vent en temps réel. Par conséquent, les éoliennes peuvent ajuster le tangage et le lacet de manière proactive avant que le vent n'impacte le rotor, réduisant ainsi les charges extrêmes et de fatigue et améliorant la production annuelle d'énergie (AEP). Au-delà des applications de rétroaction, la série Molas NL joue un rôle essentiel dans la correction du désalignement du lacet, la vérification de la courbe de puissance (en remplacement des mâts météorologiques traditionnels), la détection et l'analyse du sillage, ainsi que le contrôle coopératif intelligent à l'échelle de la flotte.

Conçu pour fonctionner dans des environnements difficiles, le système Molas NL dispose d'une tête optique classée IP67 et d'une unité de traitement de données classée IP65. Sa résistance à la corrosion est conforme aux normes ISO C5, ce qui le rend adapté aux environnements offshore, onshore et caractérisés par une humidité élevée ou des brouillards salins. Il fonctionne de manière fiable dans une plage de températures allant de -40 °C à +60 °C, avec des capacités de survie allant de -40 °C à +65 °C en cas de panne de courant, et entre -45 °C et +65 °C dans des conditions d'alimentation. L'équipement résiste à des vitesses de vent de survie allant jusqu'à 75 m/s et fonctionne efficacement à des altitudes allant jusqu'à 3 500 m. De plus, sa tête optique ne pèse pas plus de 17,5 kg et l'unité de données est limitée à 3,6 kg, ce qui simplifie l'installation et réduit les dépenses liées à la grue.

Combinant une construction robuste, une précision exceptionnelle et des options de connectivité polyvalentes, la série Molas NL transcende le simple fait d'être un simple instrument de mesure du vent. Il s'agit de la technologie fondamentale sur laquelle repose l'exploitation des parcs éoliens intelligents, permettant aux opérateurs de maximiser l'efficacité, de minimiser les coûts de maintenance et de conserver un avantage concurrentiel dans le secteur des énergies renouvelables.

Caractéristiques:

L'appareil offre de véritables capacités de mesure du vent frontal, garantissant une détection précise et fiable des conditions de vent. Il prend en charge la transmission de données en temps réel ainsi que les options de stockage local, facilitant ainsi la gestion et l'accessibilité transparentes des données.

Avec une précision impressionnante allant jusqu'à 0,1 mètre par seconde et 0,5 degré, le système fournit des lectures très précises. Il fonctionne à un taux d'échantillonnage élevé, capturant efficacement des données détaillées sur le vent. De plus, il comporte plusieurs couches de distance, couvrant une large plage de mesure pour s'adapter à diverses applications.

Utilisant une technologie de mesure tridimensionnelle à quatre faisceaux, l'appareil fournit une analyse complète des conditions environnementales. Il comprend des options de configuration intelligentes, rendant la configuration simple et conviviale. Les exigences de maintenance sont minimes, contribuant à la facilité d’utilisation.

Le produit est conçu avec une applicabilité élevée, adaptée à un large éventail de scénarios. De plus, il garantit une compatibilité élevée avec d’autres systèmes, améliorant ainsi l’intégration et la flexibilité opérationnelle.

Paramètres techniques :

Ce produit lidar éolien monté sur nacelle offre une correction avancée du désalignement du lacet pour améliorer la précision et la fiabilité des mesures dans des environnements difficiles.
